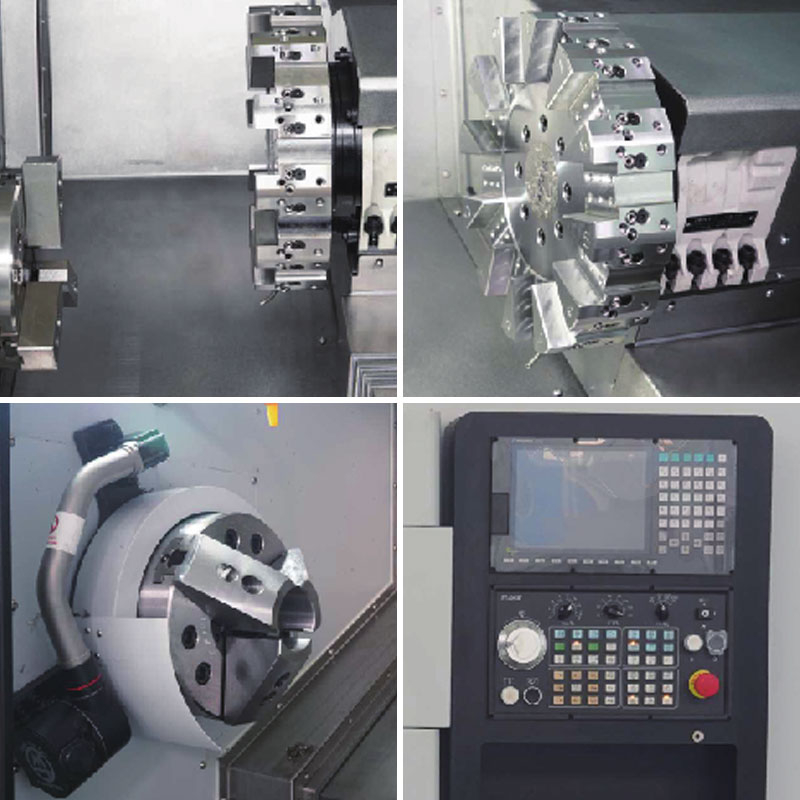

油圧3ジョーチャックは、この精密な機械的スピンドル水平ターニング中心の重要な部分です。その設計は、処理中のワークピースクランプの安定性と安全性を完全に考慮します。 3ジョーチャックは、油圧駆動モードを採用し、油圧システムを通じて安定したクランプ力を提供し、処理中の振動や外力のためにワークピースが変位しないようにし、それによって処理の精度と安全性を確保します。

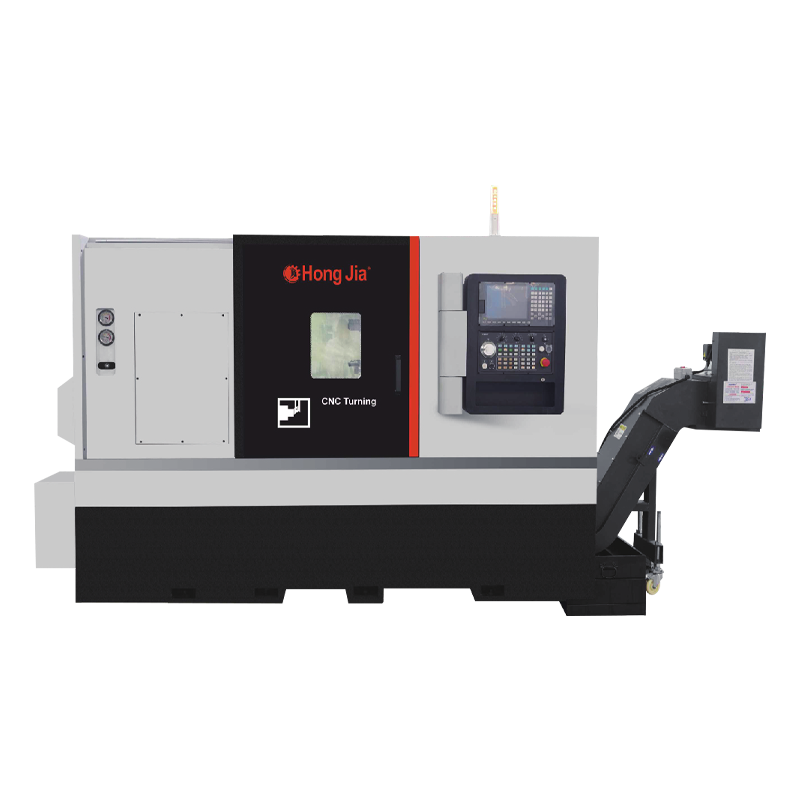

ビルトイン高速ユニットを備えた標準の精密機械スピンドルは、高速および高精度処理機能を備えた高度な技術と高品質の材料で作られています。組み込みの高速ユニットにより、スピンドルは高速回転を簡単に実現できるため、高速切断および掘削作業のニーズを満たすことができます。精密な輪郭処理であろうと高速掘削操作であろうと、スピンドルは安定した正確な処理結果を提供できます。同時に、高速回転は、削減効率を改善し、処理サイクルを短縮し、生産コストを削減することもできます。
生産情報
処理能力
1.旋盤、掘削、退屈を実行できます
2。重い切断を達成するための高剛性基本構造
3.高い生産を達成するための優れた切断能力と安定した処理精度
4.引き出しクーラントタンクは、簡単に掃除して切断するために使用されます
5。標準タンク容量:125L
工作機械の基本構成
1。新世代SYTEC/22TA
2。新世代ドライブモーター
3.新世代のハイトルクサーボスピンドルモーターは標準です
4。台湾または日本のワイヤーレールとネジ
5。別々の水タンク
6.チップ除去マシン
7。油圧3つの爪
8。ビルトイン高速ユニット精密機械スピンドルを備えた標準
技術パラメーター
| アイテム | ユニット | NC-1010 | |
| マックス。ベッドの直径を回します | mm | φ750 | |
| マックス。機械加工直径 | mm | φ600 | |
| マックス。作業長 | mm | 700 | |
| マックス。穴の直径を介して棒を結びます | mm | φ75 | |
| 主軸 | スピンドルノーズフォーム | A2-8/11 | |
| 穴から穴の直径 | mm | φ86 | |
| スピンドル内側の穴のテーパー | MT-6 | ||
| 3ジョーチャック保持機能 | 10 " | ||
| プルロッドアクションフォーム | 油圧 | ||
| マックス。スピンドル速度 | r/min | 2500分 -1 | |
| 主なモーターパワー | KW | 15/18.5 | |
| 餌 | x軸旅行 | mm | 350 |
| Z軸旅行 | mm | 750 | |
| x/z軸高速移動速度 | m/min | 25 | |
| 精度 | ポジショニング精度(x/z) | mm | ±0.005 |
| 繰り返しポジショニング精度(x/z) | mm | ±0.003 | |
| dota | ツール番号 | 12 | |
| 運転フォーム | サーボ | ||
| 中央の高さ | mm | 100 | |
| ツール変更時間(T-T) | s | 0.2 | |
| 退屈なツールホルダー仕様 | mm | 50 | |
| 正方形のツールホルダー仕様 | mm | 25 | |
| テールストック | テールストックスリーブのテーパー | MT-5 | |
| センタースリーブの直径 | mm | φ80 | |
| トップスリーブの最大移動 | mm | 100 | |
| 安全シールド | 完全に閉じた | ||
| 数値制御システム | 新世代22TA/FANUC OI-TF | ||
| 機械重量 | Kg | 5200 | |
| マシンの全体的な寸法(LXWXH) | mm | 2980×2200×1950 | |
お問い合わせ
複合角度で 12 個のクロスドリル穴が開けられた油圧マニホールドが、見積もりのために机の上に置かれます。 3 軸ミルでは 5 つのセットアップと 5 つの治具が必要で、3 番目のセットアップだけでも約 0.03 mm の位置決め誤差が生じます。この誤差は、その後のすべての操作で許容されなければなりません。 5 軸機械では、同じ部品が 1 回のクランプで動作します。 この比較がビジネス ケース全体です。 5 軸...
続きを読む316L ステンレス骨ネジの初品検査は、多くの場合、実際的な質問から始まります。このプロセスは、1 つの良好な部品だけでなく、ロット全体にわたって重要な公差を保持できるか?この疑問は医療機械加工の中心にあります。作業は 1 つのマシンタイプによって定義されるわけではありません。これは、部品の形状、材料、公差、表面仕上げ、洗浄、トレーサビリティに適合する管理されたルートによって定義されます。 購入者にとって有益な結...
続きを読む見積依頼書はSTEPファイル、PDF図面、納期とともに届きます。工場は見積を行う前に、部品を保持できるか、工具がすべてのフィーチャに到達できるか、見積もられたサイクル タイムで機械が公差を保持できるかという 3 つの質問に答える必要があります。 CAD と カム はこれらの質問に順番に答えます。 CAD が部品を定義します。 CAM はそれを行うモーションを定義します。両者の間の引き継ぎは、ほとんどの見積もりエラー、最初の記...
続きを読むNingbo Hongjia CNC Technology Co.、Ltdによって生産された精密機械スピンドル水平方向のターニングセンターのコアコンポーネントの中で、油圧3ジョーチャックは間違いなく最も目を引くものです。この旋盤は、高度な油圧ドライブテクノロジーを採用し、正確に設計された油圧システムを介して3ジョーチャックに安定した強力なクランプ力を提供します。複雑な部品の精密な輪郭処理であろうと、高強度材料の高速掘削操作であろうと、油圧3ジョーチャックは、優れたパフォーマンスで処理プロセス全体の強固な基盤を築くことができます。
の別のハイライト 精密機械スピンドル水平方向転換中心 この標準の精密機械スピンドルは、組み込み高速ユニットを備えた高速テクノロジーで製造されており、高速と高精度の二重の利点を確保するために高品質の材料を使用しています。組み込みの高速ユニットにより、スピンドルは高速回転を簡単に達成でき、高速切断と掘削のニーズに完全に適合させることができます。ミクロンレベルの精度による細心の彫刻の追求であろうと、高出力の大量生産の追求であろうと、精密機械式スピンドル水平方向のターニングセンターは、安定した正確な処理結果を持つ顧客の多様なニーズを満たすことができます。
精密機械的スピンドル水平方向のターニング中心の処理能力は過小評価されるべきではありません。その高倍率の基本構造設計により、旋盤は大量の切断操作によってもたらされる大きな圧力に耐え、処理プロセスの安定性と耐久性を確保できます。優れた切断能力と安定した処理精度により、高品質の製品を追求しながら効率的な生産を実現するために、精密な機械的スピンドル水平方向のターニングセンターが可能になります。さらに、旋盤には取り外し可能なクーラントタンクが装備されており、清掃やメンテナンスを容易にします。標準容量は125Lであり、これにより、処理環境の清潔さと冷却効果が効果的に保証されます。
構成に関しては、精密機械スピンドル水平方向のターニングセンターは、Ltdの技術革新の絶え間ない追求であるNingbo Hongjia CNC Technology Co.も示しています。新世代SYTEC/22TA制御システム、新世代ドライブモーター、高トルクサーボスピンドルモーターの標準構成により、コントロール精度、出力、応答速度の旋盤の主要な位置が保証されます。同時に、台湾または日本から輸入された線形レールとリードネジを使用すると、旋盤の精度と耐久性がさらに向上します。独立した水タンク設計、効率的なチップ除去デバイス、標準的な油圧3ジョーチャックは、精密機械スピンドル水平方向転換センターの強力な処理システムを構成し、ユーザーにあらゆる範囲のソリューションを提供します。
中国のCNC金属切断装置の分野のリーダーとして、Ningbo Hongjia CNC Technology Co.、Ltd。は、技術的な強さと豊かな業界での経験を備えたCNCテクノロジーの革新と開発を継続的に促進しています。 Precision Mechanical Spindle Horizontal Turning Centerの成功した発売は、会社の技術革新能力と市場の洞察を集中していることです。
