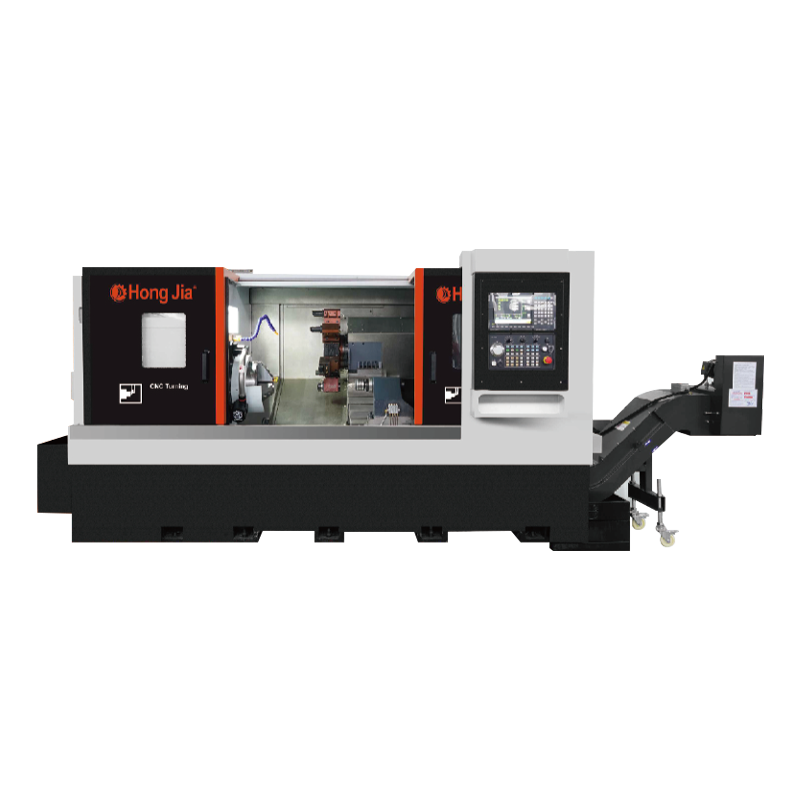

NC-112Dヘビーカッティング水平方向のターニングセンター

頑丈な水平方向のターニングセンターに標準装備されている高トルクサーボスピンドルモーターは、強力な切断能力と安定性を提供し、頑丈な切断操作中に高精度処理を維持できるようにします。
頑丈な水平方向のターニングセンターは、台湾または日本からの高品質の線形ガイドと精密ネジを使用して、工作機械の高精度と高い剛性を確保します。これにより、機器のサービス寿命が延長されるだけでなく、処理の精度と表面仕上げも大幅に向上します。
頑丈な水平方向のターニングセンターは、航空宇宙、自動車製造、金型製造、精密部品加工、その他の産業で広く使用されています。大規模なワークピースの大まかな処理であろうと、小さな部品の精度処理であろうと、優れた処理パフォーマンスと安定性を示すことができます。

+ お問い合わせ
  • NC-112Dヘビーカッティング水平方向のターニングセンター
  • NC-112Dヘビーカッティング水平方向のターニングセンター

生産情報

処理機能

1.旋盤、掘削、退屈を実行できます

2。重い切断を達成するための高剛性基本構造

3.高い生産を達成するための優れた切断能力と安定した処理精度

4.引き出しクーラントタンクは、簡単に掃除して切断するために使用されます

5。標準タンク容量:125L

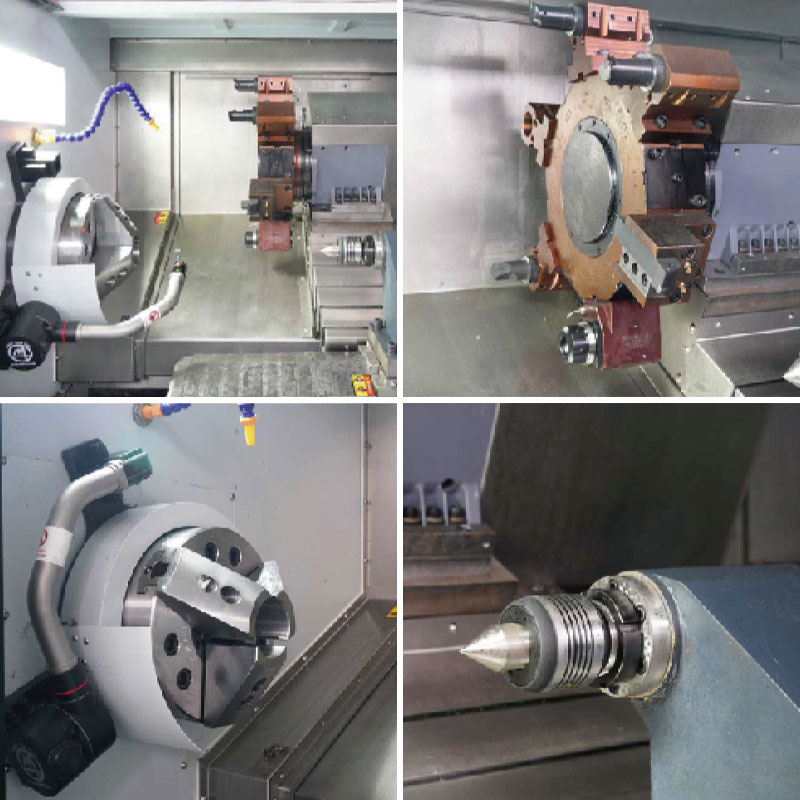

工作機械の基本構成

1。新世代SYTEC/22TA

2。新世代ドライブモーター

3.新世代のハイトルクサーボスピンドルモーターは標準です

4。台湾または日本のワイヤーレールとネジ

5。別々の水タンク

6.チップ除去マシン

7。油圧3つの爪

8。ビルトイン高速ユニット精密機械スピンドルを備えた標準

技術パラメーター

アイテム ユニット NC-112d
マックス。ベッドの回転直径 mm φ750
マックス。機械加工直径 mm φ600
マックス。作業長 mm 970
マックス。穴の直径を介して棒を結びます mm φ91
主軸 スピンドルノーズフォーム A2-8/11
穴から穴の直径 mm φ102
3ジョーチャック保持機能 12 "
プルロッドアクションフォーム 油圧
マックス。スピンドル速度 r/min 3000min-1
主なモーターパワー KW 15/18.5
餌 x軸旅行 mm 350
Z軸旅行 mm 1100
x/z軸高速移動速度 m/min 25
精度 ポジショニング精度(x/z) mm ±0.004
繰り返しポジショニング精度(x/z) mm ±0.002
電動工具タワー ツール番号 12
運転フォーム サーボ
中央の高さ mm 125
ツール変更時間(T-T) 秒 0.2
退屈なツールホルダー仕様 mm 50
正方形のツールホルダー仕様 mm 25
パワーヘッドスピード r.p/min 4000
パワーヘッドモーターパワー KW 3.6
パワーヘッドトルク N.M 15
パワーヘッドタイプ BMT 65
テールストック テールストックスリーブのテーパー MT-5
センタースリーブの直径 mm φ80
トップスリーブの最大移動 mm 100
安全シールド 完全に閉じた
数値制御システム 新世代22TA/FANUC0I-TF
機械重量 Kg 5800
マシンの全体的な寸法(LXWXH) mm 3480x2200x1950
