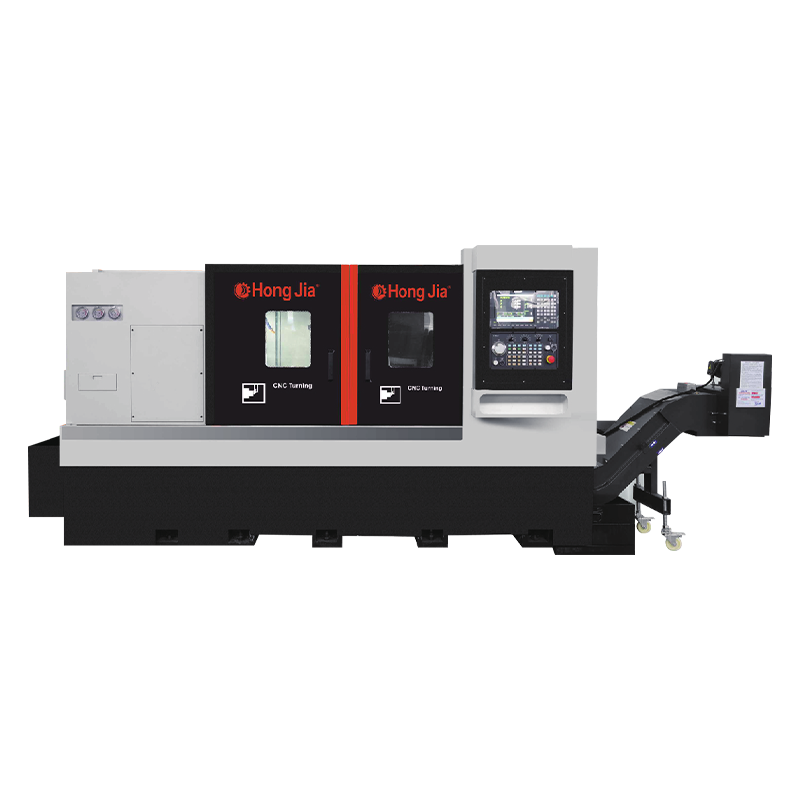

NC112ドライブモーター水平方向転換センター

ドライブモーターの水平方向のターニングセンターは、従来の旋盤処理に優れており、掘削と退屈な機能を統合し、1つのマシンの多目的使用を達成し、生産効率と柔軟性を大幅に改善します。補強された設計を備えた高リジットの基本構造により、ヘビーカット操作における工作機械の安定性と耐久性が保証されます。大規模なワークピースを処理したり、高強度処理を実行したりする場合でも、優れた処理品質とツールライフを維持できます。
この製品は、プルアウトクーラントタンクの設計を採用しており、これまで以上に清掃とメンテナンスの作業を簡単かつ速くしています。この設計により、ダウンタイムが短縮され、機器の継続的な効率的な操作が保証され、従業員により安全で健康的な職場環境を提供します。

+ お問い合わせ
  • NC112ドライブモーター水平方向転換センター
  • NC112ドライブモーター水平方向転換センター

生産情報

処理能力

1.旋盤、掘削、退屈を実行できます

2。重い切断を達成するための高剛性基本構造

3.高い生産を達成するための優れた切断能力と安定した処理精度

4.引き出しクーラントタンクは、簡単に掃除して切断するために使用されます

5。標準タンク容量:125L

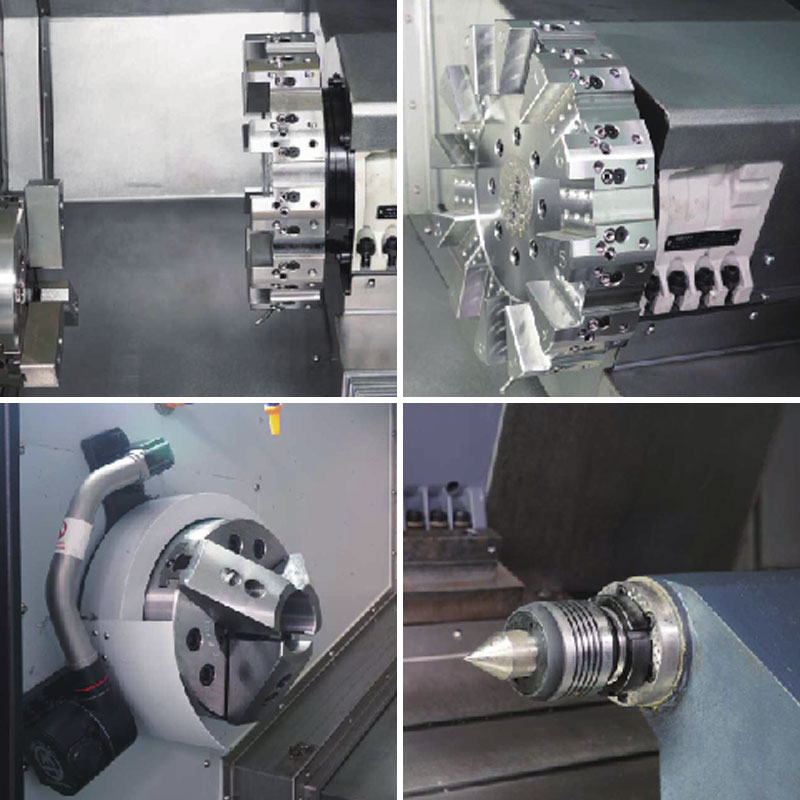

工作機械の基本構成

1。新世代sYTEC/22TA

2。新世代ドライブモーター

3.新世代のハイトルクサーボスピンドルモーターは標準です

4。台湾または日本のワイヤーレールとネジ

5。別々の水タンク

6.チップ除去マシン

7。油圧3つの爪

8。ビルトイン高速ユニットの機械的スピンドルを備えた標準

技術パラメーター

アイテム ユニット NC-112
マックス。ベッドの直径を回します mm φ750
Max .Machining Diameter mm φ600
最大 mm 970
マックス。穴の直径を介して棒を結びます mm φ91
主軸 スピンドルノーズフォーム A2-8/11
穴から穴の直径 mm φ102
3ジョーチャック保持機能 12 "
プルロッドアクションフォーム 油圧
max .spindle速度 r/min 2000min-1
主なモーターパワー KW 15/18.5
餌 x軸旅行 mm 350
Z軸旅行 mm 1100
x/z軸高速移動速度 m/min 25
精度 ポジショニング精度(x/z) mm ±0.004
繰り返しポジショニング精度(x/z) mm ±0.002
dota ツール番号 12
運転フォーム サーボ
中央の高さ mm 125
ツール変更時間(T-T) S 0.2
退屈なツールホルダー仕様 mm 50
正方形のツールホルダー仕様 mm 25
テールストック テールストックスリーブのテーパー MT-5
センタースリーブの直径 mm φ80
トップスリーブの最大移動 mm 100
安全シールド 完全に閉じた
数値制御システム 新世代22TA/FANUC OI-TF
機械重量 Kg 5800
マシンの全体的な寸法(LXWXH) mm 3480×2200×1950
