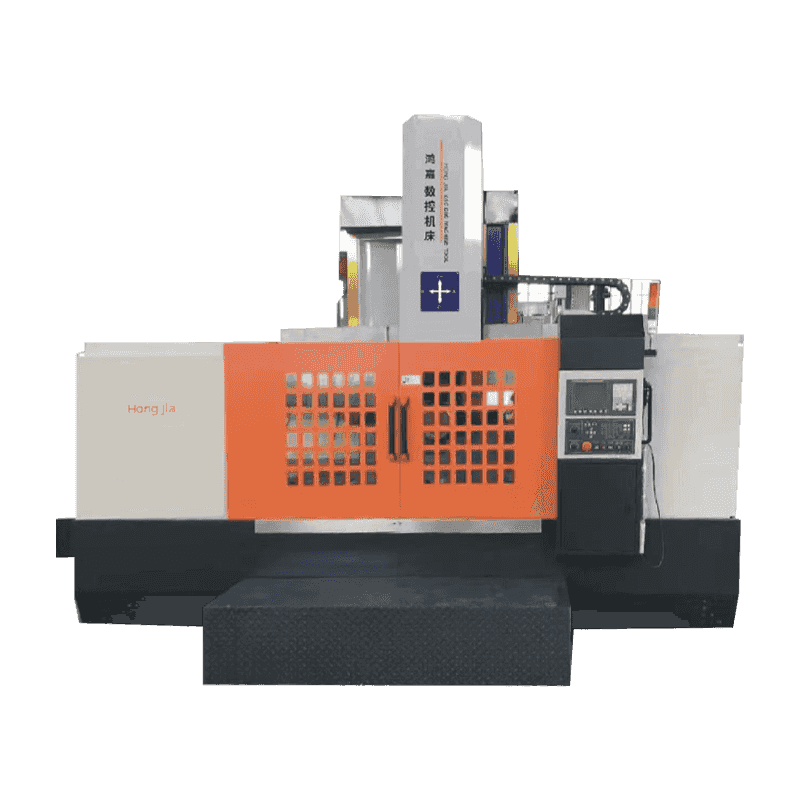

CK-5112B CNC単一列垂直旋盤

数値制御旋盤

CK51シリーズCNCシングルコラム垂直旋盤は、当社が現代の高度な設計および製造技術を吸収し、CAD最適化設計方法を採用し、エンタープライズの精密標準を実装し、国内および外国の高度な機能コンポーネントを構成し、構造的なパフォーマンスの強力なパフォーマンスの強力なパフォーマンスの強力なパフォーマンスの強力なパフォーマンスを実質的に積極的に積極的に積極的に積極的に積極的に積極的に積極的に積極的に導入するハイテクメカトロニクス製品です。動き、長いサービス寿命、高い処理効率。マシンは、ハイテク電気機械統合製品です。

+ お問い合わせ
  • CK-5112B CNC単一列垂直旋盤

生産情報

マシン構成

1。Siemens808D CNCシステム。

2。3204ステーション電動切断テーブル。

3。4速連続可変トランスミッション、メインモーター22KWサーボモーター。

4.半閉鎖保護、クロスビーム保護、チップ除去、水冷。

5.直径1000mmの3ジョーの自己中心的な油圧チャックを装備。

6.工作機械にはスレッド機能がなく、スピンドルエンコーダーが付属していません。

7.ワークベンチベースは、ローリングガイドレールによってサポートされています。

工作機械の使用

この工作機械は、高速鋼の切削工具、硬い合金切削工具、およびさまざまな高性能切削工具に適しています。内側と外側の円筒形の表面、内側と外側の円錐表面、平らな表面、回転表面、および工作機械の溝の粗く正確な回転を完了することができます。

技術パラメーター

アイテム ユニット CK5112B
切削工具は最大の直径を投稿します mm 1250
油圧チャック直径 mm 1000
ワークピースの最大高さ mm 1000
ワークピースの最大重量 t 3.5
ワークベンチ速度範囲 r/min 1-200
ベンチ速度レベル 4速ステップレス
ワークベンチの最大トルク kn/m 25
ツールホルダーのフィードステージ数 レベル ステップレス
直立ツールホルダーの最大切断力 kn 20
水平ストローク mm 700
垂直ストローク mm 650
クロスビーム旅行 mm 650
ツールホルダーの飼料レートの範囲 mm/min 0.1-500
ツールホルダーの迅速な移動速度 mm/min 2500
ビームリフティング速度 mm/min 440
ナイフバーの断面寸法(長さx幅) mm 30×40
主なモーターパワー KW 22
システム構成 Siemens 808d
CNC座標軸 X. Z軸リンケージ
機械重量(約) t 13
