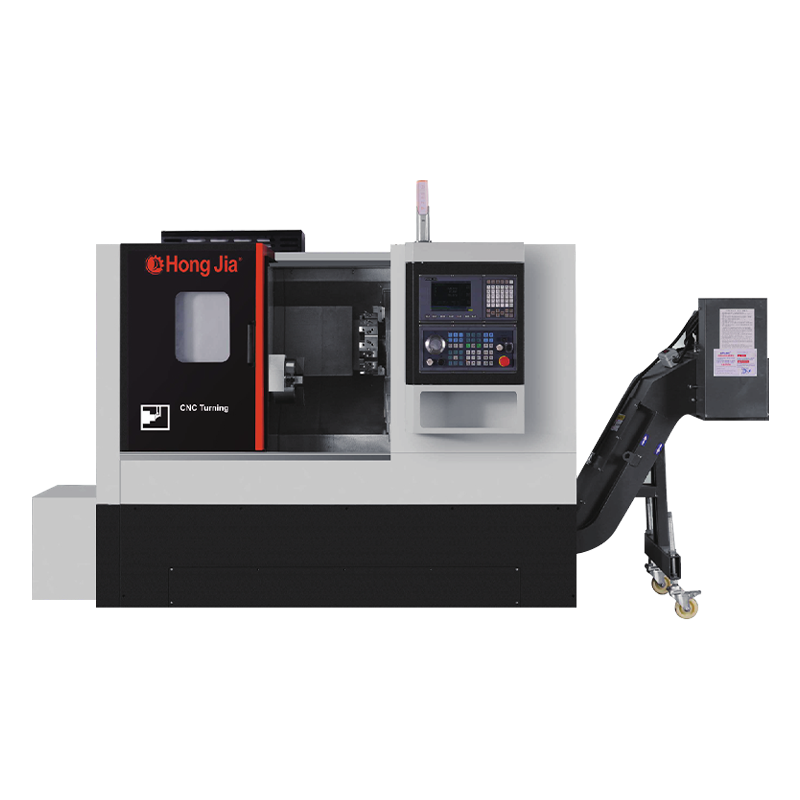

NC-106水平方向のターニングセンター

水平方向のターニングセンターは、従来のターニング操作に優れているだけでなく、掘削、退屈、フライス、タッピングなどの複数の処理機能も統合します。 1つのデバイスが複数のプロセスを完了することができ、ワークピース転送の数を大幅に削減し、生産効率を改善できます。高度なサーボ制御システムと精密ガイドレール設計を使用することで、各処理がミクロンレベルの精度要件を満たすことができます。複雑な輪郭の順番であろうと、微細なフライス操作があろうと、簡単に処理できます。
全体的な鋳造ベッド構造は、工作機械が長期的な重荷処理の下で安定性と精度を維持できるようにするために、厳密な熱処理を受けています。これにより、ユーザーはより高い処理の信頼性とより長いサービス寿命を提供します。水平方向のターニングセンターは、航空宇宙、自動車製造、金型製造、精密機械、その他のフィールドで広く使用されています。

+ お問い合わせ
  • NC-106水平方向のターニングセンター
  • NC-106水平方向のターニングセンター

生産情報

処理機能

1.旋盤、掘削、退屈を実行できます

2。重い切断を達成するための高剛性基本構造

3.高い生産を達成するための優れた切断能力と安定した処理精度

4.引き出しクーラントタンクは、簡単に掃除して切断するために使用されます

5。標準タンク容量:100L

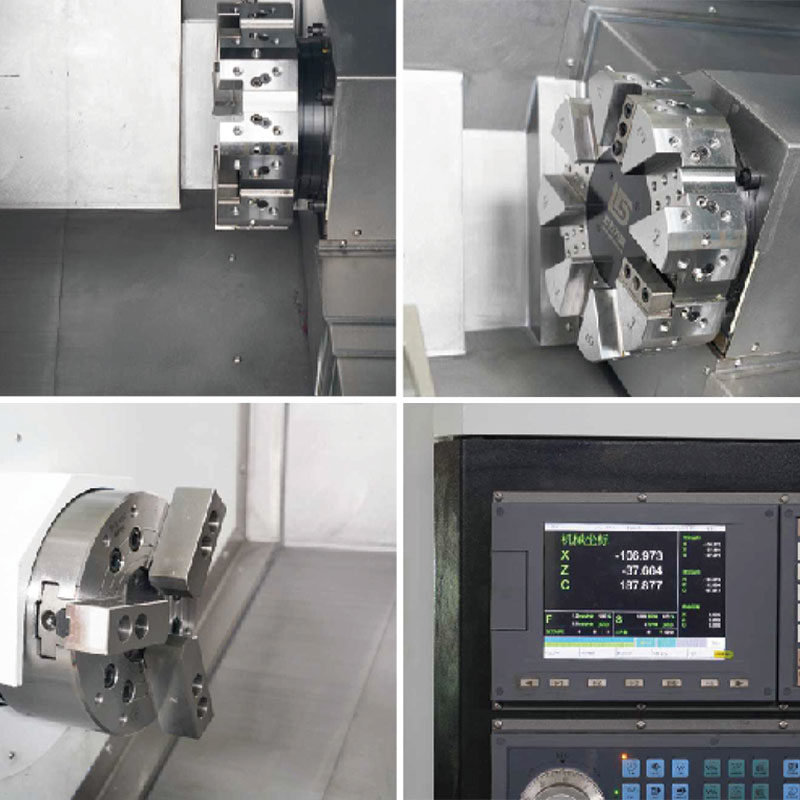

工作機械の基本構成

1。新世代SYTEC/7TA-E

2。新世代のドライブモーターとスピンドルドライブ

3.新世代のハイトルクサーボスピンドルモーターは標準です

4。台湾または日本のワイヤーレールとネジ

5。別々の水タンク

6.チップ除去マシン

7。油圧3つの爪

8。ビルトイン高速ユニット精密機械スピンドルを備えた標準

技術パラメーター

アイテム NC-106
マックス。機械加工直径 φ300mm
マックス。作業長 350mm
マックス。回転直径 500mm
スピンドルチャックの寸法 6/8インチ
マックス。スピンドル速度 4000分 -1
スピンドルエンドシェイプ A2-5
スピンドルの開口部を通して φ56mm
スピンドル膨張チューブの内径 φ45mm
メインシャフトベアリングの内径 φ90mm
スピンドルパワー 7.5kw/11kw
定格のスピンドルトルク 70n.m
マックス。スピンドルトルク 100n.m
砲塔表面の数 8
外径ツールのハンドル 25x25
ビットシートボア φ32mm
旅行z/x Z:370mm X:200mm
高速シフト速度z/x Z:20m/min X:20m/min
電源容量 18kva
マシンの全体的な寸法(LXWXH) 2350×1560×1715 mm(チップコンベアなし)チップ除去マシンは含まれていません
機械重量 3300kg

お問い合わせ

+ SUBMIT
Ningbo Hongjia CNC Technology Co.、Ltd。
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd.は2006年に創業し、2018年に設立されました。浙江省寧波市前湾新区に位置し、中国長江デルタ経済圏の南翼にあります。CNC金属切断設備の研究開発、生産、販売を専門とする企業です。中国の NC-106水平方向のターニングセンター サプライヤー および カスタム NC-106水平方向のターニングセンター 会社として、強力な技術力と豊富な業界経験を活かし、鴻嘉CNCはお客様に先進的なCNCソリューションを提供し、さまざまな業界のニーズに応えることを目指しています。
工場と設備
  • 工場出現
  • 工場出現
  • 装置
  • 装置
  • 装置
  • 装置
  • 装置
新着情報
  • 複合角度で 12 個のクロスドリル穴が開けられた油圧マニホールドが、見積もりのために机の上に置かれます。 3 軸ミルでは 5 つのセットアップと 5 つの治​​具が必要で、3 番目のセットアップだけでも約 0.03 mm の位置決め誤差が生じます。この誤差は、その後のすべての操作で許容されなければなりません。 5 軸機械では、同じ部品が 1 回のクランプで動作します。 この比較がビジネス ケース全体です。 5 軸...

    続きを読む
  • 316L ステンレス骨ネジの初品検査は、多くの場合、実際的な質問から始まります。このプロセスは、1 つの良好な部品だけでなく、ロット全体にわたって重要な公差を保持できるか?この疑問は医療機械加工の中心にあります。作業は 1 つのマシンタイプによって定義されるわけではありません。これは、部品の形状、材料、公差、表面仕上げ、洗浄、トレーサビリティに適合する管理されたルートによって定義されます。 購入者にとって有益な結...

    続きを読む
  • 見積依頼書はSTEPファイル、PDF図面、納期とともに届きます。工場は見積を行う前に、部品を保持できるか、工具がすべてのフィーチャに到達できるか、見積もられたサイクル タイムで機械が公差を保持できるかという 3 つの質問に答える必要があります。 CAD と カム はこれらの質問に順番に答えます。 CAD が部品を定義します。 CAM はそれを行うモーションを定義します。両者の間の引き継ぎは、ほとんどの見積もりエラー、最初の記...

    続きを読む
業界知識

高精度と高効率のCNC加工装置 - 水平方向転換センター

近代的な製造では、高精度と高効率の機械機器が、さまざまな業界の生産性を向上させるための鍵となっています。 Horizo​​ntal Turning Centerには、従来のターニング機能があるだけでなく、掘削、退屈、製粉、タッピングなどの複数の加工機能も統合します。 1つのデバイスが複数のプロセスを完了することができ、ワークピース処理時間の数を大幅に削減し、生産効率を改善できます。この汎用性により、水平方向のターニングセンターは、航空宇宙、自動車製造、金型処理、精密機械などのさまざまな産業にとって理想的な選択肢となります。

水平方向転換センター 安定した機械加工精度を維持しながら、機器が重荷の切断に耐えることができるように、高倍率の基本構造で設計されています。その優れた切断能力と安定性の機械加工精度により、大量生産における効率的で安定した機械加工性能を実現できます。機器の冷却システムは、簡単な掃除とチップ処理のために、引き出しクーラントタンクの設計を採用しています。標準のクーラントタンク容量は100Lで、長期の機械加工の冷却ニーズが保証されます。

高度な制御システムと精密ガイドレール
Horizo​​ntal Turning Centerは、新世代のSYTEC/7TA-E制御システムを採用し、新しい世代のドライブモーターとスピンドルドライブシステムを装備しています。その高トルクサーボスピンドルモーターは標準であり、ターンまたはファインフライスの輪郭を微調整するときに、機器が優れた出力を維持できるようにします。さらに、機器のガイドレールとリードネジは、台湾または日本の高精度コンポーネントを使用し、長期処理後に安定性と精度を確保します。

水平方向のターニングセンターの全体的な鋳造ベッド構造は、長期的な重荷処理環境で工作機械が安定性と精度を維持できるように、厳密な熱処理プロセスを受けます。この設計は、工作機械のサービス寿命を拡大するだけでなく、処理の信頼性も向上させます。この機器には、独立した水タンクとチップクリーニングシステムも装備されており、チップの蓄積によって引き起こされる処理エラーを効果的に削減し、メンテナンスの利便性を向上させます。

この機器には、ワークピースの安定したクランプを確保し、処理の安全性と精度を向上させるために、標準として油圧3ジョーチャックが装備されています。同時に、自動チップコンベヤーが装備されており、手動のクリーニングの時間を大幅に短縮し、生産効率を向上させます。インテリジェントな制御システムにより、操作が容易になり、複雑な処理タスクさえも簡単に処理できます。

高精度、汎用性、効率的な生産能力により、水平方向のターニングセンターは多くの業界で広く使用されてきました。たとえば、航空宇宙フィールドでは、精度部品の処理に機器を使用できます。自動車製造業では、エンジン部品とトランスミッションシステム部品の効率的な生産に使用できます。金型製造業では、複雑な金型の高精度処理を確保できます。

Ningbo Hongjia CNC Technology Co.、Ltdは、CNC金属切削装置の研究、生産、販売に焦点を当てた企業であり、顧客に高度なCNCソリューションを提供することに取り組んでいます。中国のNC-106ホリゾントターニングセンターサプライヤーとカスタマイズファクトリーとして、Hongjia CNCは、さまざまな業界の顧客を効率的で安定した処理装置を継続的に革新し、提供するために、強力な技術的強さと豊富な業界経験に依存しています。
