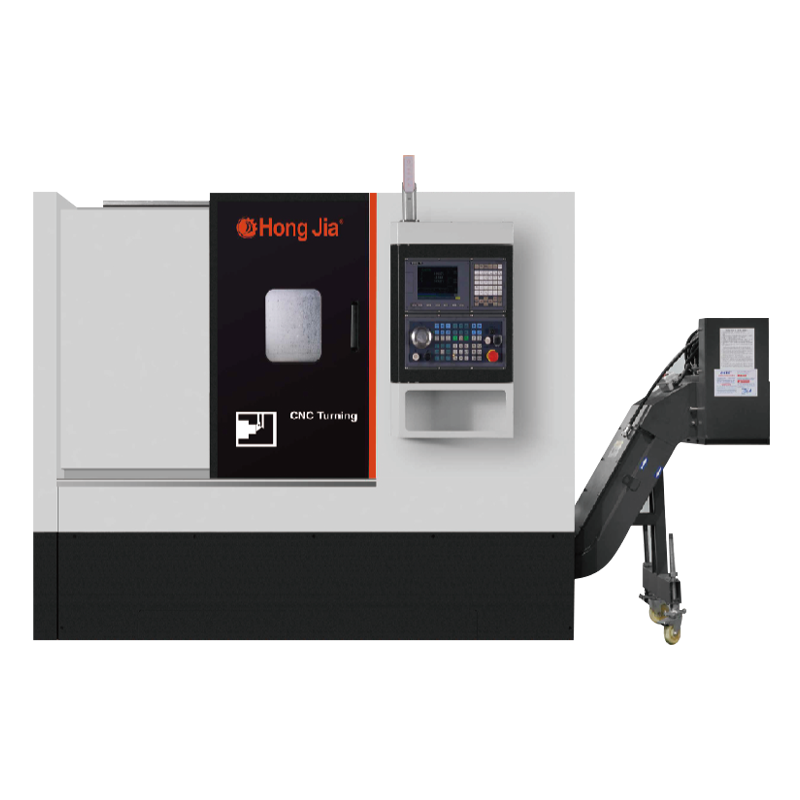

3軸同期機械加工水平方向転換センターは、強力な機械加工機能と正確な技術的パラメーターを備えた高性能CNC工作機械です。その最大加工直径はφ230mmで、最大加工長は360mmで、これは大規模なワークピースの機械加工に適しています。最大スピンドル速度は、A2-5スピンドル端とφ56mmスルーホールスピンドルを備えた5000 rpmに達することができ、効率的で安定した機械加工操作をサポートします。工作機械は、BMT40/ER25パワータレットを備えた12/15ステーションタレットを採用し、パワーヘッドの最大速度は4000 rpm、パワーヘッドのトルクは7.7n・mで、複雑な部品の機械加工のニーズを満たすことができます。飼料軸は、Z、X、Y、およびAの4つの方向をカバーし、急速な移動速度は最大20メートル/分です。マシン全体の電力要件は13KVAであり、これはさまざまな産業シナリオでの精度の機械加工ニーズに適しています。工作機械の総サイズは2310×1510×2080mmで、合計3800kgで、コンパクトで安定したデザインを示しています。
生産情報
処理機能
1。掘削することができます。つまらない。ミリング。タッピング処理
2。LTは3つの軸と同期的に処理を完了することができます
3。重い切断を達成するための高剛性基本構造
4.高い生産を達成するための優れた切断能力と安定した処理精度
5.引き出しクーラントタンクは、簡単に掃除して切断するために使用されます
6。標準タンク容量:100L
工作機械の基本構成
1。新世代SYTEC/22TB
2。新世代のドライブモーターとスピンドルドライブ
3.ビルトイン高速精度の電動スピンドルが標準です
4。台湾または日本のワイヤーレールとネジ
5。別々の水タンク
6.チップ除去マシン
7。油圧3つの爪
8。パワータワー12/15ステーション
技術パラメーター
| アイテム | NC-106D-Y |
| マックス。機械加工直径 | φ230mm |
| マックス。作業長 | 360mm |
| マックス。回転直径 | 550mm |
| スピンドルチャックの寸法 | 6/8インチ |
| マックス。スピンドル速度 | 5000分 -1 |
| スピンドルの形 | A2-5 |
| スピンドルの開口部を通して | φ56mm |
| スピンドル膨張チューブの内径 | φ45mm |
| メインシャフトベアリングの内径 | φ90mm |
| スピンドルパワー | 11kw |
| 定格のスピンドルトルク | 35n.m |
| マックス。スピンドルトルク | 70n.m |
| 砲塔表面の数 | 12/15 |
| 外径ツールのハンドル | 20x20 |
| ビットシートボア | φ25mm |
| タレットパワーヘッドモデル | BMT40/ER25 |
| タレットパワーヘッドの最大速度 | 4000mm -1 |
| カッタータワーパワーヘッドモーターパワー | 2.4kw |
| タレットパワーヘッドトルク | 7.7n.m |
| フィード軸z/x方向移動 | Z:370mm X:185mm Y:70mm |
| フィードシャフト方向移動 | A:360mm |
| フィードシャフトZ/Xモーターパワー | 1.7kw |
| 高速シフト速度z/x | Z:20m/min X:20m/min |
| 高速シフト速度a | A:20m/min |
| 電源容量 | 13kva |
| マシンの全体的な寸法(LXWXH) | 2310×1510×2080 |
| 機械重量 | 3800kg |
お問い合わせ
複合角度で 12 個のクロスドリル穴が開けられた油圧マニホールドが、見積もりのために机の上に置かれます。 3 軸ミルでは 5 つのセットアップと 5 つの治具が必要で、3 番目のセットアップだけでも約 0.03 mm の位置決め誤差が生じます。この誤差は、その後のすべての操作で許容されなければなりません。 5 軸機械では、同じ部品が 1 回のクランプで動作します。 この比較がビジネス ケース全体です。 5 軸...
続きを読む316L ステンレス骨ネジの初品検査は、多くの場合、実際的な質問から始まります。このプロセスは、1 つの良好な部品だけでなく、ロット全体にわたって重要な公差を保持できるか?この疑問は医療機械加工の中心にあります。作業は 1 つのマシンタイプによって定義されるわけではありません。これは、部品の形状、材料、公差、表面仕上げ、洗浄、トレーサビリティに適合する管理されたルートによって定義されます。 購入者にとって有益な結...
続きを読む見積依頼書はSTEPファイル、PDF図面、納期とともに届きます。工場は見積を行う前に、部品を保持できるか、工具がすべてのフィーチャに到達できるか、見積もられたサイクル タイムで機械が公差を保持できるかという 3 つの質問に答える必要があります。 CAD と カム はこれらの質問に順番に答えます。 CAD が部品を定義します。 CAM はそれを行うモーションを定義します。両者の間の引き継ぎは、ほとんどの見積もりエラー、最初の記...
続きを読む現代の製造では、高精度と高効率のCNC工作機械が、企業が競争力を高めるための重要なツールとなっています。 Professional CNC Metal Cutting Equipment R&D、生産および販売会社として、Ningbo Hongjia CNC Technology Co.、Ltdは、強力な技術的強さと豊富な業界経験を持つ高度なCNCソリューションを顧客に提供することに取り組んでいます。その中で、3軸同期機械加工水平ターニングセンターは、優れた機械加工機能と正確な技術的パラメーターを備えたさまざまな産業の精度機械加工ニーズをサポートする高性能CNC工作機械です。
効率的かつ正確な機械加工機能
3軸同期機械加工水平方向転換センター 優れた機械加工機能を備えており、最大機械加工直径がφ230mmで、最大機械加工長は360mmです。そのスピンドル速度は、A2-5スピンドル端とφ56mmスルーホールスピンドルを装備した最大5000 rpmに達することがあり、高速で安定した機械加工性能を維持できます。これらの特性により、航空宇宙、自動車製造、精密機器などの産業で特に広く使用されています。
強力なタレット構成

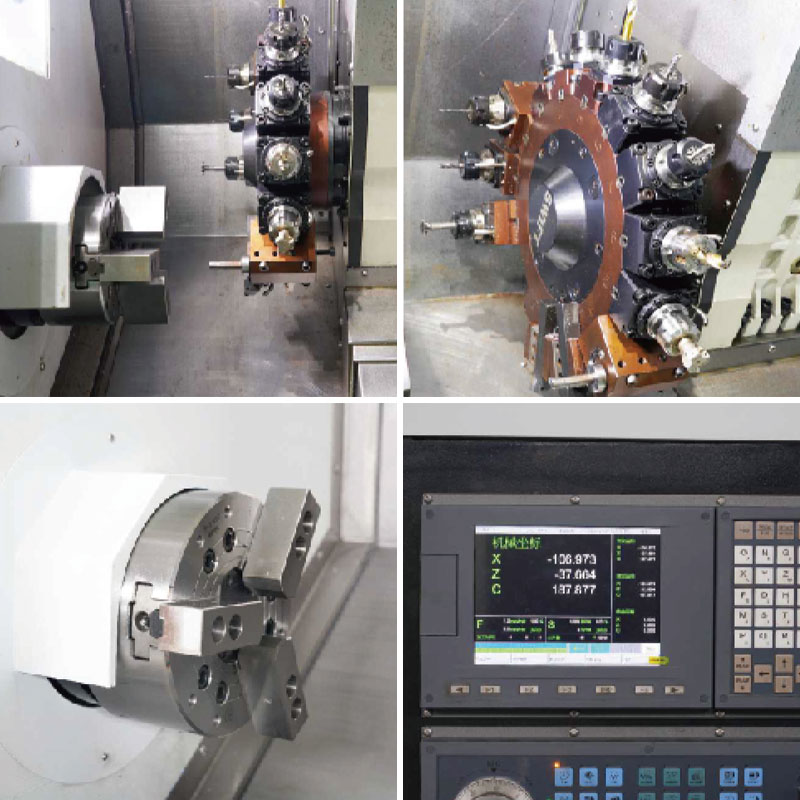

工作機械は12/15ステーションタレットを採用し、BMT40/ER25パワータレットを装備しています。パワーヘッドの最大速度は4000 rpmに達し、トルクは7.7n・mで、複雑な部品の処理ニーズを満たすことができます。電源タレットの適用により、工作機械は、1つのクランプでのフライス材、掘削、タッピングなどの複数のプロセスを完了し、処理効率とエラーの低減、製品の一貫性の改善を可能にします。
正確な多軸リンケージ制御
3軸同期機械加工水平方向のターニングセンターの供給軸移動は、Z、X、Y、およびAの4つの方向をカバーし、急速な移動速度は最大20メートル/分で、処理プロセスの効率と精度を確保します。同期処理テクノロジーにより、工作機械は複数の軸で動きを調整することができ、それにより、より複雑な表面処理と高精度部品の生成を実現できます。この機能は、厳しい精密製造業界で特に重要です。
コンパクトで安定した構造
工作機械の全体的な寸法は2310×1510×2080mmで、合計重量は3800kgです。構造はコンパクトで安定しており、処理の精度を確保するために、長期操作中に優れた振動抵抗を維持できます。さらに、マシン全体の電力需要は13KVAであり、高強度処理の要件を満たしているだけでなく、優れたエネルギー消費制御機能も備えています。
さまざまな産業用アプリケーションに適しています
高性能CNC工作機械として、3軸同期機械加工水平ターニング中心は、さまざまな精密製造分野で広く使用されています。自動車部品、医療機器、電子通信機器、航空宇宙産業など、この工作機械は、効率的で安定した処理機能により、優れた生産効率と高品質の処理品質を企業に提供できます。
主要な技術サポートとアフターセールスサービス
Ningbo Hongjia CNC Technology Co.、Ltdは、常に「技術革新と品質の卓越性」、継続的に最適化された製品パフォーマンスの概念を順守しており、専門的なテクニカルサポートと完璧なアフターセールスサービスを提供しています。高度な生産技術と厳格な品質管理により、Hongjia CNCは、すべてのCNC工作機械が工場から出荷されることを保証し、高品質のパフォーマンスを発揮し、顧客の生産価値を高めることができます。
