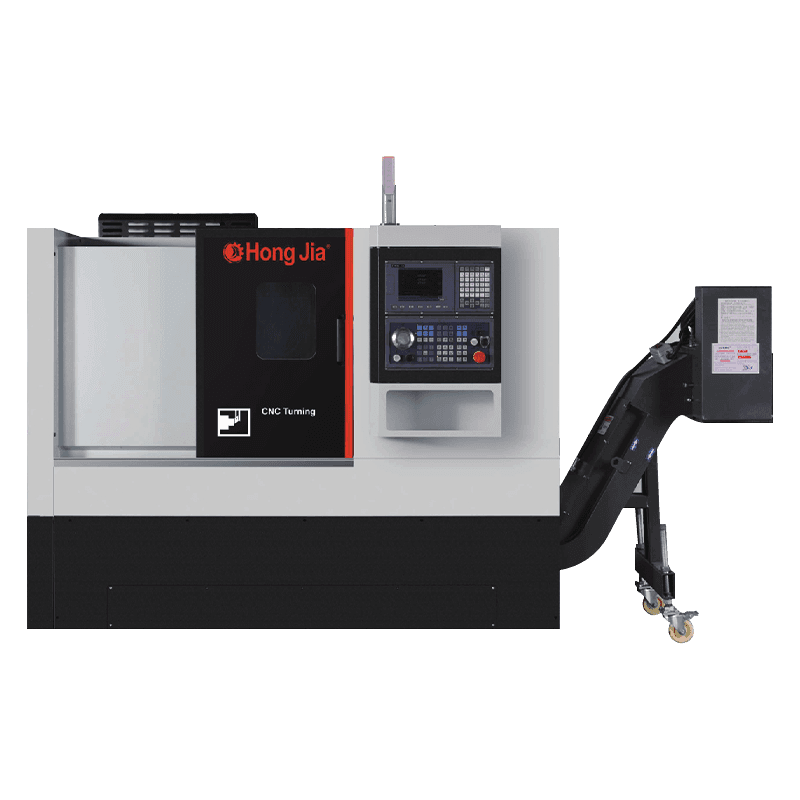

高効率の重いカット水平方向のターンセンターは、大型処理と高精度の製造用に設計された高性能の機械工具です。高倍率の基本構造を持ち、安定した重荷切断を実現できます。この機器は、高度なドライブシステムと、マルチステーションパワータレットを備えたビルトイン高速精度スピンドルを採用し、ターニング、掘削、退屈などのさまざまな処理プロセスをサポートします。その効率的な冷却とチップ除去システムは、高強度の生産ニーズに適した長期運用の清潔さと安定性を保証し、優れた処理精度と生産効率を提供し、重業界の分野で唯一の選択肢になります。
生産情報
処理機能
1.旋盤、掘削、退屈を実行できます
2。高剛性基本構造。重いカットを達成するため
3.高い生産を達成するための優れた切断能力と安定した処理精度
4.引き出しクーラントタンクは、簡単に掃除して切断するために使用されます
5。標準タンク容量:100L

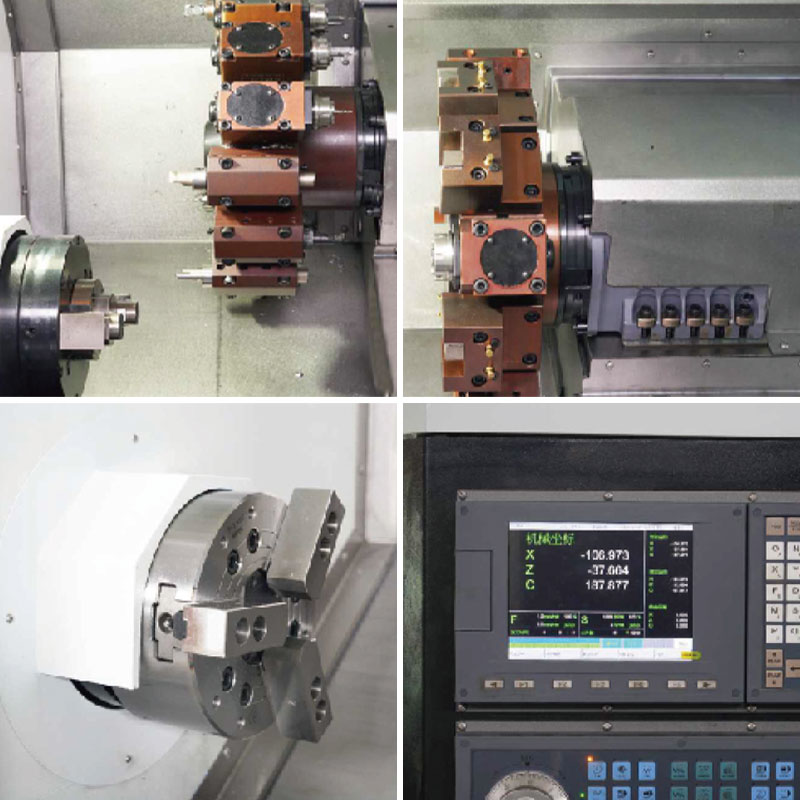

工作機械の基本構成
1。新世代SYTEC/22TA
2。新世代のドライブモーターとスピンドルドライブ
3.ビルトイン高速精度の電動スピンドルが標準です
4。台湾または日本のワイヤーレールとネジ
5。別々の水タンク
6.チップ除去マシン
7。油圧3つの爪
8。パワータワー12ステーション
技術パラメーター
| アイテム | NC-106D |
| マックス。機械加工直径 | φ280mm |
| マックス。作業長 | 300mm |
| マックス。回転直径 | 500mm |
| スピンドルチャックの寸法 | 6/8インチ |
| マックス。スピンドル速度 | 5000分 -1 |
| スピンドルエンドシェイプ | A2-5 |
| スピンドルの開口部を通して | φ56mm |
| スピンドル膨張チューブの内径 | φ45mm |
| メインシャフトベアリングの内径 | φ90mm |
| スピンドルパワー | 11kw |
| 定格のスピンドルトルク | 35n.m |
| マックス。スピンドルトルク | 70n.m |
| 砲塔表面の数 | 12 |
| 外径ツールのハンドル | 20x20 |
| ビットシートボア | φ25 |
| タレットパワーヘッドモデル | BMT40/ER20 |
| タレットパワーヘッドの最大速度 | 4000mm-1 |
| カッタータワーパワーヘッドモーターパワー | 2.4kw |
| タレットパワーヘッドトルク | 7.7n.m |
| フィード軸z/x方向移動 | Z:370mm X:185mm |
| フィードシャフトZ/Xモーターパワー | 1.7kw |
| 高速シフト速度z/x | Z:20m/min X:20m/min |
| 高速シフト速度a | A:20m/min |
| 電源容量 | 20kva |
| マシンの全体的な寸法(LXWXH) | 2040×1560×1715mm(チップコンベアなし)チップ除去マシンは含まれていません |
| 機械重量 | 3500kg |
お問い合わせ
複合角度で 12 個のクロスドリル穴が開けられた油圧マニホールドが、見積もりのために机の上に置かれます。 3 軸ミルでは 5 つのセットアップと 5 つの治具が必要で、3 番目のセットアップだけでも約 0.03 mm の位置決め誤差が生じます。この誤差は、その後のすべての操作で許容されなければなりません。 5 軸機械では、同じ部品が 1 回のクランプで動作します。 この比較がビジネス ケース全体です。 5 軸...
続きを読む316L ステンレス骨ネジの初品検査は、多くの場合、実際的な質問から始まります。このプロセスは、1 つの良好な部品だけでなく、ロット全体にわたって重要な公差を保持できるか?この疑問は医療機械加工の中心にあります。作業は 1 つのマシンタイプによって定義されるわけではありません。これは、部品の形状、材料、公差、表面仕上げ、洗浄、トレーサビリティに適合する管理されたルートによって定義されます。 購入者にとって有益な結...
続きを読む見積依頼書はSTEPファイル、PDF図面、納期とともに届きます。工場は見積を行う前に、部品を保持できるか、工具がすべてのフィーチャに到達できるか、見積もられたサイクル タイムで機械が公差を保持できるかという 3 つの質問に答える必要があります。 CAD と カム はこれらの質問に順番に答えます。 CAD が部品を定義します。 CAM はそれを行うモーションを定義します。両者の間の引き継ぎは、ほとんどの見積もりエラー、最初の記...
続きを読むなぜ高効率の重いカット水平方向のターニングセンターが、重い産業用アプリケーションに理想的な選択肢なのですか?
Ningbo Hongjia CNC Technology Co.、Ltd:プロのCNC機器メーカー
Ningbo Hongjia CNC Technology Co.、Ltdは、CNC金属切削装置の研究、生産、販売に焦点を当てており、さまざまな業界の顧客に高度なCNCソリューションを提供することに取り組んでいます。 NC-106D高効率重機の水平方向のターニングセンターのサプライヤーおよびカスタムメーカーとして、Hongjia CNCは、その強力な技術的強さと豊富な業界経験に依存して、顧客の多様な処理ニーズを満たすための高性能で高精度の機械工場を作成します。
高効率の重量式水平ターニングセンター 頑丈な処理と高精度の製造用に設計された高性能工作機械です。高倍率の基本構造により、機器は優れた処理精度と生産効率を持ちながら、安定した頑丈な切断を実現でき、重工業の分野でかけがえのない位置を占めています。
さまざまなプロセス要件を満たすための優れた処理機能
高効率の重いカット水平方向のターニングセンターは、ターニング、掘削、退屈などのさまざまな処理技術をサポートし、複雑な部品の効率的な処理ニーズを満たすことができます。その高濃度の構造は、大量の切断中の安定性を保証し、振動を効果的に減らし、処理の精度を向上させ、高強度の生産環境に最適な機器になります。
安定した重量切断のための高濃度構造
この機器は、高強度の基本構造設計を採用しています。これは、高負荷の切断力に耐え、処理プロセスの安定性と精度を確保できます。台湾または日本からの高品質の線形レールとリードネジと組み合わせることで、工作機械は処理の安定性とサービス寿命をさらに改善し、それを長時間安定に動作させることができます。
生産効率を向上させるための高性能ドライブシステムと高速スピンドル
この工作機械は、新世代のSYTEC/22TA制御システムを採用しており、より正確な処理制御を実現するために、高度なドライブモーターとスピンドルドライブシステムを装備しています。組み込みの高速精度電気スピンドルは、処理速度を改善するだけでなく、処理の精度を保証し、高効率と高精度の二重のニーズを満たします。
マルチステーションパワータレットは、処理の柔軟性を向上させます
この機器には、さまざまなツール構成をサポートする12ステーションパワータレットが装備されており、さまざまなプロセスの処理を効率的に完了し、ツール変更時間を短縮し、全体的な生産効率を改善できます。パワータレットの高い安定性は、長期の連続処理中に信頼性を保証します。
長期的な安定した動作を確保するための効率的な冷却とチップ除去システム
工作機械には、独立した水タンクと高度なチップコンベアが装備されており、チップをすばやく除去し、切断プロセス中の熱蓄積を減らし、処理の安定性を改善できます。引き出しタイプのクーラントタンクは、簡単な清掃とメンテナンスのために設計されており、標準のクーラント容量は100Lに達します。これは、長期の高強度処理ニーズに適しています。
重工業の高強度生産ニーズを満たしています
重工業向けに特別に設計された効率的な加工装置として、高効率の重誘引水平方向のターンセンターは、自動車製造、航空宇宙、造船、エネルギー機器、その他の産業で優れた切断能力、安定した処理の精度、効率的な生産能力を備えた他の産業で広く使用されており、さまざまな高強度の生産課題に対処できます。
