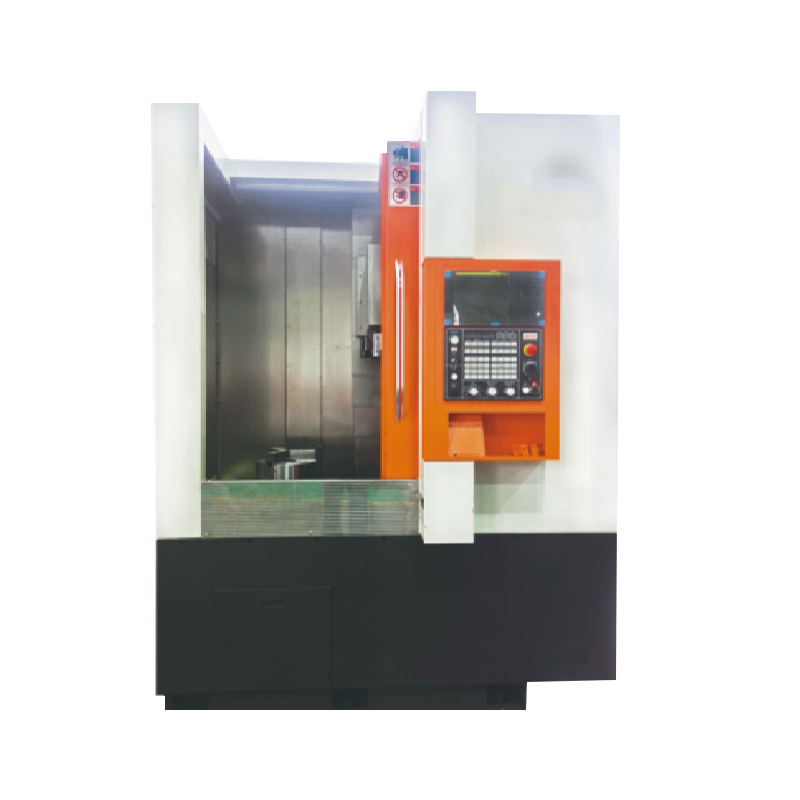

V600 CNC垂直旋盤

V600 CNC垂直旋盤：効率的で正確な金属切削工具

1。テクノロジー主導、効率的な処理プラットフォームの作成
V600 CNC垂直旋盤は、その高い剛性と優れた費用対効果を備えた多くの同様の製品の中で際立っています。工作機械のX軸は、3つのガイドレールと広いベアリングセクションを装備した超高位置動的カラム構造を採用し、機械工場の高い剛性と優れた衝撃吸収性能を保証します。この設計により、V600は、鉄、非鉄金属、または一部の非金属材料の大まかな処理と仕上げなど、高精度および高負荷の切断タスクに簡単に対処できます。

2。メカトロニクスのデザイン、コンパクトで美しい構造
の全体的なデザイン V600 CNC垂直旋盤 コンパクトな構造、合理的なレイアウト、美しい形状のメカトロニクスの高度な概念を具体化します。その閉じた保護装置は、運用上の安全性を効果的に保証し、自動チップ除去システムにより手動洗浄の負担が軽減され、油圧パワーチャックがワークピースの自動クランプを実現し、処理効率をさらに向上させます。工作機械は、全体として有限要素最適化設計を採用しており、パフォーマンスの信頼性、優れた動的剛性、安定した動作を保証し、長期的な高品質処理の強固な基盤を提供します。

3。固体基礎、高縮毛機のボディを鋳造します
工作機械のベースは、積分ボックス構造を採用しています。リブのレイアウトは、高密度の鋳鉄材料と組み合わせて、有限要素法によって最適化されており、工作機械に良好な剛性と優れた地震抵抗を与えます。この設計により、工作機械の全体的な安定性が向上するだけでなく、高精度処理を強力にサポートします。

4。固体カラム、重い切断の課題を抱えています
ベースにある長方形の断面カラムには、列に固定された3つのガイドレールが装備されています。その1つは底部のサポートであり、工作機械の剛性を大幅に向上させ、重い切断操作に耐え、長時間高精度を維持できるようにします。

5.複雑な処理要件を満たすための高性能スピンドル
V600 CNCの垂直旋盤の紡錘体は、高性能スピンドルモーターによって駆動されます。スピンドルベアリングは、インポートされた高精度の二重列円筒ローラーベアリングと双方向角接触ベアリングを使用します。リアエンドサポートでは、高精度の二重列円筒ローラーベアリングも使用します。この構成により、工作機械は、軸方向と放射状の両方の方向で大きな切断力に耐えることができ、複雑な処理条件下での高精度要件を満たすことができます。

6。処理効率を改善するための効率的なツールシステム
工作機械には、輸入された高性能水平油圧ツールホルダーが装備されています。これは、大規模な切断力、高い信頼性、低処理干渉の特性を持ち、効率的な処理に理想的な選択肢です。給餌に関しては、X方向とZ方向のツールの動きはサーボモーターによって駆動され、精密なボールネジによって駆動されます。このネジは、C3グレードの大径ボールガイドロッドのプリロード設計を採用して、高い剛性と高精度を確保します。各軸のガイドレールはローラーガイドレールであり、低摩擦抵抗、高精度、強力な荷重をかける容量の特性を持ち、効率的で正確な重量切断処理に非常に適しています。

7. Advanced Systemは安定した制御を保証します
V600 CNC垂直旋盤は、FANUC 0I-TF Plus（5）CNCシステムとAC縦方向および横方向のサーボシステムを採用しています。システムのパフォーマンスは信頼性が高く、工作機械の効率的で安定した動作のための確固たる保証を提供します。この構成により、処理の精度が向上するだけでなく、操作プロセスも簡素化され、複雑な処理タスクを簡単に処理できます。
